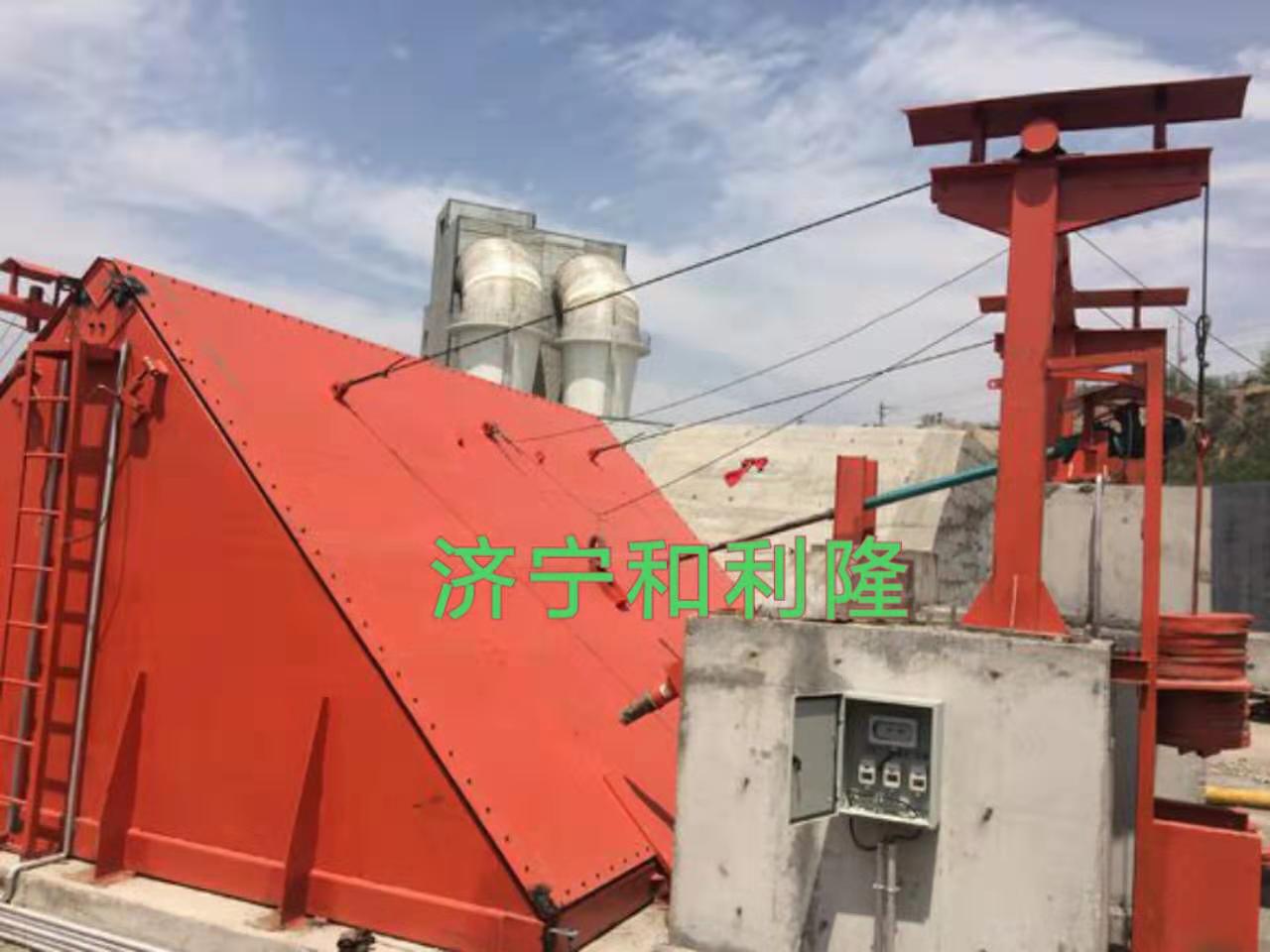

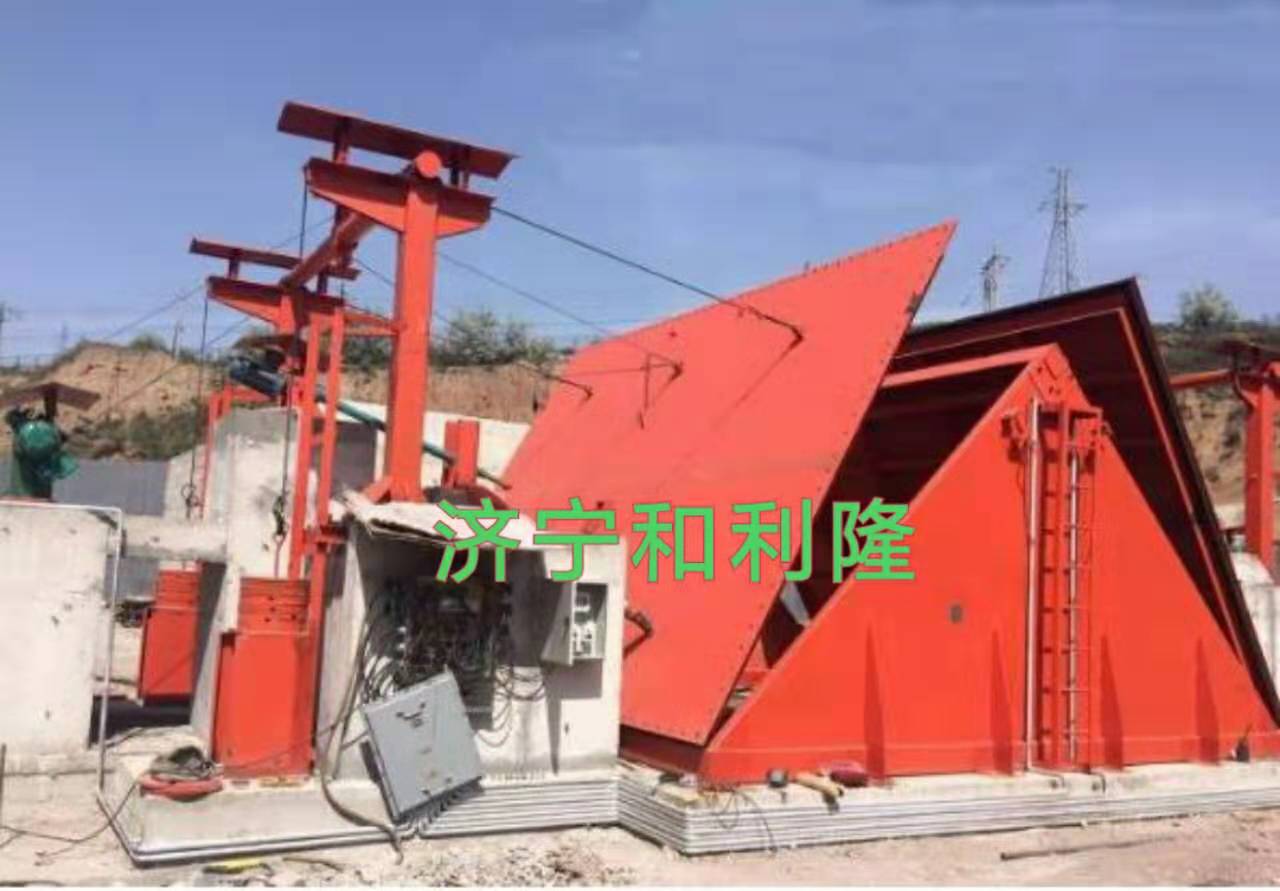

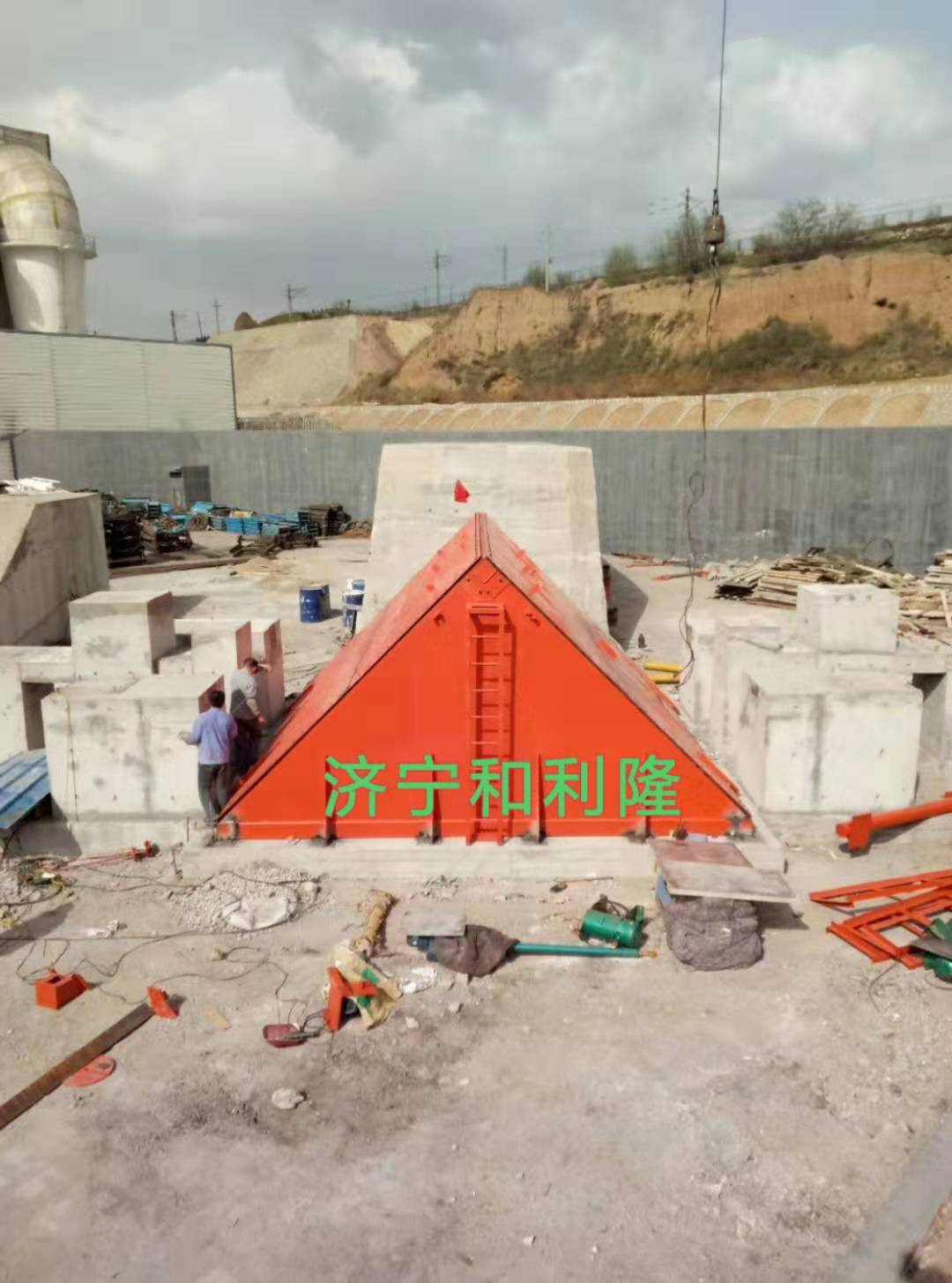

自复位的飞翅式斜井防爆门

自复位的飞翅式斜井防爆门,因本发明添加了弹力胶、斜板、插孔、接触片以及扬声器,该设计能够在防爆门无法关闭时进行警报,解决了原有防爆门警报措施不足的问题,提高了本发明的警报全面性

在线订购
产品详情

   自复位的飞翅式斜井防爆门,包括弹力胶、斜板、插孔、接触片、扬声器、防护箱、防护座、减震弹簧、乳胶垫以及减震板,弹力胶安装在井体内部,弹力胶内侧装配有斜板,斜板内侧开设有插孔,斜板底部固定有接触片,井体上端面设置有扬声器,该设计解决了原有防爆门警报措施不足的问题,防护箱装配在井体后侧,消音填料上端面安装有防护座,防护座上端面安装有减震弹簧,防护板上端面安装有乳胶垫,乳胶垫上端面固定有减震板,该设计解决了原有防爆门安装时对于电器防护措施做的不足的问题,本发明结构合理,防护效果好,功能全面,自复位便利。

自复位的飞翅式斜井防爆门
针对现有技术存在的不足,本发明目的是提供自复位的飞翅式斜井防爆门,以解决上述背景技术中提出的问题,本发明结构合理,防护效果好,功能全面,自复位便捷。为了实现上述目的,技术参数是通过如下的

自复位的飞翅式斜井防爆门技术方案
自复位的飞翅式斜井防爆门,包括井体、配重架、警报机构、门体、齿轮、防护机构以及电机,所述井体上侧设置有门体,所述门体下侧设置有警报机构,所述井体左侧装配有配重架,所述配重架左侧装配有配重块,所述井体上方设置有齿轮,所述齿轮后侧连接有转轴,所述转轴环形侧面连接有连杆,所述转轴后端面连接有减速器,所述减速器后侧装配有电机,所述电机下端面装配有防护机构,所述警报机构包括弹力胶、斜板、插孔、接触片以及扬声器,所述弹力胶安装在井体内部,所述弹力胶内侧装配有斜板,所述斜板内侧开设有插孔,所述斜板底部固定有接触片,所述井体上端面设置有扬声器,所述防护机构包括防护箱、消音填料、防护座、减震弹簧、防护板、乳胶垫以及减震板,所述防护箱装配在井体后侧,所述防护箱内部装配有消音填料,所述消音填料上端面安装有防护座,所述防护座上端面安装有减震弹簧,所述减震弹簧上端面安装有防护板,所述防护板上端面安装有乳胶垫,所述乳胶垫上端面固定有减震板。
连杆与齿轮连接处设置有曲柄,所述连杆通过曲柄与齿轮相连接。
转轴环形侧面中间设置有液压缓冲器。
防护座、减震弹簧、防护板、乳胶垫以及减震板构成防护组件,且防护组件设置有两组,两组防护组件分别安装在电机和减速器下端面。
在一实施例中,所述弹力胶、斜板以及接触片构成连接组件,且连接组件设置有两组,两组连接组件对称安装在插孔上下两侧,所述门体下端面装配有插块,插块规格大于插孔规格,所述扬声器内部设置有锂电池,且锂电池通过导线与上侧接触片相连接,所述扬声器通过导线与下侧接触片相连接。
在一实施例中,所述配重架上端面设置有转轮,且转轮外侧装配有钢丝绳,所述配重块通过钢丝绳与门体相连接。
自复位的飞翅式斜井防爆门

自复位的飞翅式斜井防爆门有益效果
自复位的飞翅式斜井防爆门,因本发明添加了弹力胶、斜板、插孔、接触片以及扬声器,该设计能够在防爆门无法关闭时进行警报,解决了原有防爆门警报措施不足的问题,提高了本发明的警报全面性。
因本发明添加了防护箱、消音填料、防护座、减震弹簧、防护板、乳胶垫以及减震板,该设计能够对电器进行防护保护,解决了原有防爆门安装时对于电器防护措施做的不足的问题,提高了本发明的防护性。
 因连杆与齿轮连接处设置有曲柄,连杆通过曲柄与齿轮相连接,该设计方便转轴转动带动连杆移动,因防护座、减震弹簧、防护板、乳胶垫以及减震板构成防护组件,且防护组件设置有两组,两组防护组件分别安装在电机和减速器下端面,两组防护组件提高了对电机和减速器的防护效果,本发明结构合理,防护效果好,功能全面,自复位便捷。
