风门机械闭锁滑轮处脱落发生卡绳现象 使风门难以打开或关闭

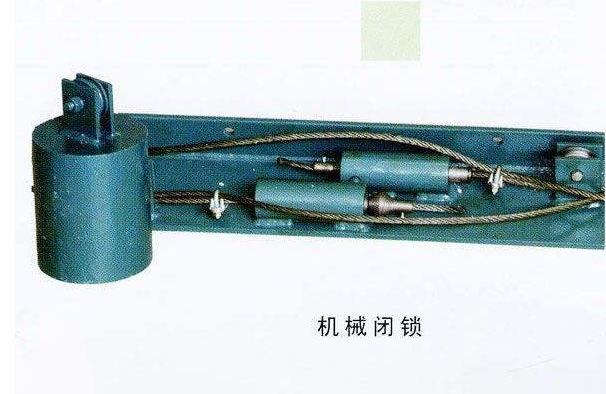

矿山企业井下其安全操作规程要求进回风井之间和主要进回风巷之间的每个联 络巷中必须砌筑永久性风墙，需要使用的联络巷必须安设两道联锁的正风门和两道反风门。目前所使用的风门闭锁通常采用钢丝绳连接两道风门的简易闭锁装置。钢丝绳连接 两道风门的简易闭锁装置中一道风门必须完全打开后，另一道风门才能实现完全闭锁。因 此，使用此种闭锁有如下缺点首先，它不属于完全意义上 的闭锁装置。以一般风门可打开 90°为例，如果其中一道风门打开到α角度时，另一道风门也可打开到90° -α角度，也就 是说在没有一道风门完全打开的情况下，两道门都可同时打开一定的角度，从而达不到相互闭锁的目的。第二，风门开关时钢丝绳易从导向滑轮处脱落发生卡绳现象，使风门难以打开或关闭。由于上述原因，以上所述的风门闭锁装置难以在矿上井下推广使用，给矿上的安全埋下了隐患。
矿用风门气动闭锁装置解决以上问题
矿用风门气动闭锁装置的发明目的在于提供一种结构简单、闭锁可靠的矿 用风门气动闭锁装置，用以克服现有风门闭锁装置的技术不足。实现上述发明的技术方案是一种新型矿用风门气动闭锁装置，包括装在两道风 门之间的气动控制箱、顶杆阀、手拉阀、气动管路、气缸、气缸固定座、弹簧活塞杆插销、锁 鼻，所述气缸的缸体与风门连接，锁鼻安装在门框上，与气缸活塞杆连接的插销伸出插入锁 鼻；所述气缸的无杆腔端通过气动管路与顶杆阀、手拉阀、气动控制箱连接；所述顶杆阀通 过气动管路与风门气缸的无杆腔端连接，另一道风门的安装与此道风门相同。本发明与现有技术相比，由于采用了气动装置加顶杆阀将两道风门连接，可实现 两道风门的相互闭锁。即一道风门打开，另一道风门就同时闭锁，一道风门完全关闭后，另 一道风门才能够解锁，两道风门同时关闭后，风门处于解锁状态。本实用新型还具有另一大 特点，就是可利用手拉阀实现风门的紧急解锁，本产品结构简单实用，安全可靠，可实现两 道风门之间的相互闭锁，是矿山井下理想的风门闭锁装置。
