矿井井下风门经常受到负压的影响，开启困难，为了方便风门开启，减少风门开启时不安全事故的发生，设计了一种负压风门卸压把手，既方便了风门开启，也使操作简单，效果明显增强。
提供一种煤矿负压风门卸压把手，以解决上述背景技术中提出的问题。
本煤矿负压风门卸压把手，通过两侧钢板将弹簧固定在中间，负压风门卸压把手通过手杆的推、拉作用，带动弹簧的拉伸，使得风门内外均压，从而方便风门的开启，节省了职工的体力，提高了工作效率。更重要的是卸压把手的安全效益，因为它的使用，扼制了风门挤压事故的发生，保障了职工的安全。

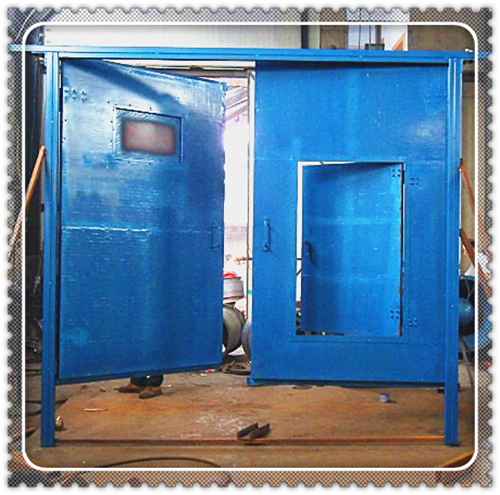

煤矿负压风门卸压把手，包括门体1、卸压把手2弹簧3和钢体4，门体1上设有三个相同的固定板11，固定板11通过螺母固定连接于门体1上，门体1上安装有卸压把手2和透明窗口12，透明窗口12便于看到矿井门内外的状况，不需要每次都开门，相当的方便；卸压把手2的上端面安装有手杆21，手杆21的下端安装有第一圆钢22，第一圆钢22的下端安装有钢体4，钢体4为空心圆环结构，且钢体4与第一圆钢22之间留有空隙，不是固定连接，使弹簧3伸缩时，可以通过空隙使内外气压达到平衡，钢体4的外侧面设有胶皮，使之连接在门体上更加牢固；钢体4的下端连接有第二圆钢41，第一圆钢22和第二圆钢41之间连接有弹簧3，弹簧3贯穿连接于钢体4中，弹簧3的两侧安装有钢板221，钢板221对弹簧3起到固定作用；第二圆钢41的下端安装有第三圆钢42，第二圆钢41与第三圆钢42之间通过支撑架43固定连接。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
