矿用风门气动控制装置

矿用风门气动闭锁装置的发明目的在于提供一种结构简单、闭锁可靠的矿 用风门气动闭锁装置,用以克服现有风门闭锁装置的技术不足。

在线订购
产品详情
矿用风门气动控制装置包括装在两道风门之间的气动控制箱、顶杆阀、手拉阀、气动管路、气缸、气缸固定座、弹簧活塞杆插销、锁鼻,所述气缸的缸体与风门连接,锁鼻安装在门框上,与气缸活塞杆连接的插销伸出插入锁鼻;所述气缸的无杆腔端通过气动管路与顶杆阀、手拉阀、气动控制箱连接;所述顶杆阀通 过气动管路与风门气缸的无杆腔端连接,另一道风门的安装与此道风门相同。
矿用风门气动控制装置
矿用风门气动控制装置主要功能
       安装于单扇风门、双扇风门、无压风门等设施处,防止两道风门同时开启时风流短路。产品型号:FDBS-01

矿用风门气动控制装置优点
      1、纯机械结构,不需要电,无安全隐患,高、低瓦斯矿均可使用。无需安标证、防爆证。
      2、性能可靠,不需要做防水防潮处理。而电控闭锁系统需防水防潮可靠,否则系统紊乱,电器元件使用寿命大大降低。
      3、灵敏度高,当第一道风门开启距离≤3cm时,第二道风门即可闭锁。灵敏度达到了电控闭锁的标准。
      4、气源意外中断时闭锁器自动失效,不影响人员正常通过。气源恢复后自动起作用。
      5、本闭锁器配有解锁阀(可不用),当第一道风门忘记关闭或关闭不到位时,后面的人员无法通过第二道风门(已闭锁),这时可拉动解锁阀使闭锁解除,人员通过后将解锁阀复位,闭锁又可正常使用。
      6、结构简单,易学易用,出现故障后自己随时可以解决。

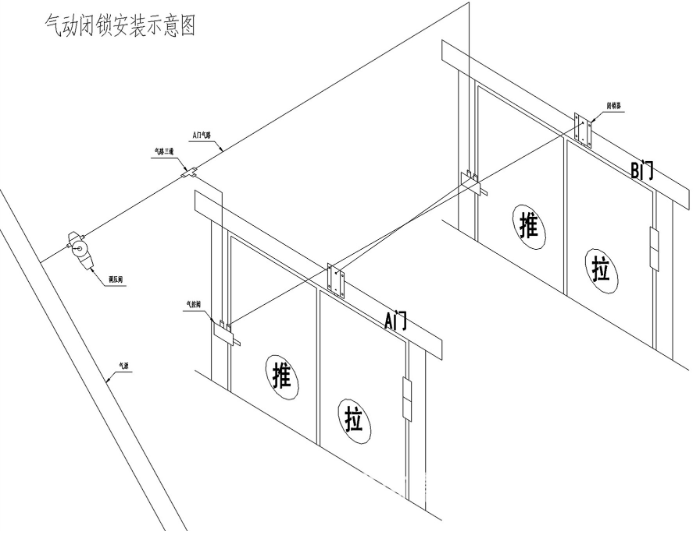

矿用风门气动控制装置安装示意图
矿用风门气动控制装置工作原理
       当A门开启时,磁控阀A(安装在A门上)动作将气源打开,闭锁器B得到压力空气后将B门锁死。A门关闭后,磁控阀A复位将气源断掉,闭锁器B复位,B门解锁。若A门关闭不到位,B门将无法解锁,这时行人可通过拉动B门控制箱的解锁阀B解锁B门。同理,当B门开启时亦然。
风门气动控制装置
矿用风门气动控制装置安装与使用要求
      1、安装示意图厂家提供
      2、本产品的安装与维护由专业人员进行,非专业人员不得私自拆卸。
      3、每月至少检修一次,检查气路是否正常,插销装置是否灵活。

矿用风门气动控制装置常见故障分析及排除
      1、闭锁异常,无法开启风门。
      解决方法:将解锁阀拉下,故障排除后再将其复位。
      2、一道风门开启时另一道风门不能闭锁。
      解决方法:检查气路是否断开,气管是否破裂,磁控阀是否正常,解锁阀是否处于解锁位置。
