自动风门控制装置

自动风门控制装置采用红外传感器作为监视器,并兼有语言报警,保证行人和车辆顺利、安全通过门扇开闭运行速度更均衡稳定,动力更足适合在巷道横截面比较大的地方安装使用。

在线订购
产品详情
为了解决矿井下人工开启,在负压较大的巷道里的风门开启难度较大,关门时人一放手风门就快速关闭,容易导致人员受伤,并且风门关闭的速度过快使其与门框的撞击力度很大,容易导致风门和门框损坏,维护麻烦,耗时耗力。和利隆机电设备研发一款全自动控制装置。

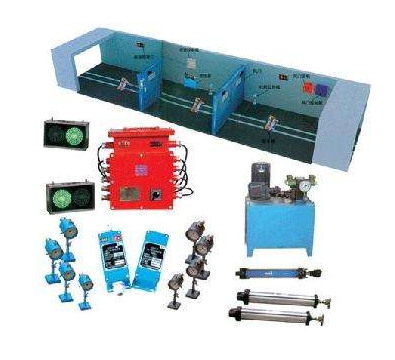

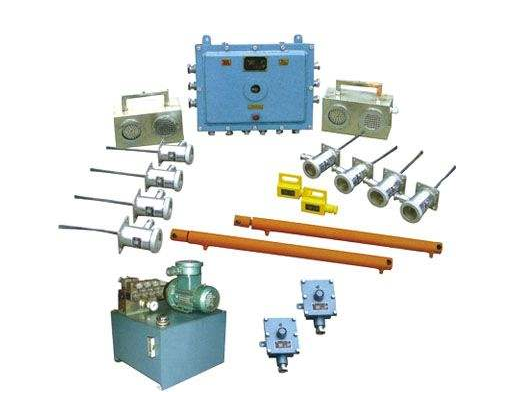

自动风门控制装置组成:
ZMK-127主机,红外线(光控)感应器,气缸(液压缸),气源(液压站),气控箱2台,气管等组成
自动风门控制装置
自动风门控制装置工作原理:
自动风门控制装置要有风门电控气动自动控制装置、电动液压自动控制装置、电动推杆自动控制系统等三种类型,它们都是利用红外线传感器或光控感应器、雷达传感器等电子元件作为需要开闭风门的信号采集部件,把采集的信号传递给风门自动控制装置的主机里的PLC微信控制器,经信息处理给电磁阀(气动电磁阀或液压电磁阀)发送开闭指令,通过电磁阀改变压缩气体或液压油的流动方向,从而通过气缸或液压缸(油缸)实现风门的全自动开关的功能。对电动推杆控制自动装置来说是PLC指令继电器执行动作,电机的电源换相从而改变电机的转动方向,电动推杆的伸缩杆运行实现风门的自动开闭功能。

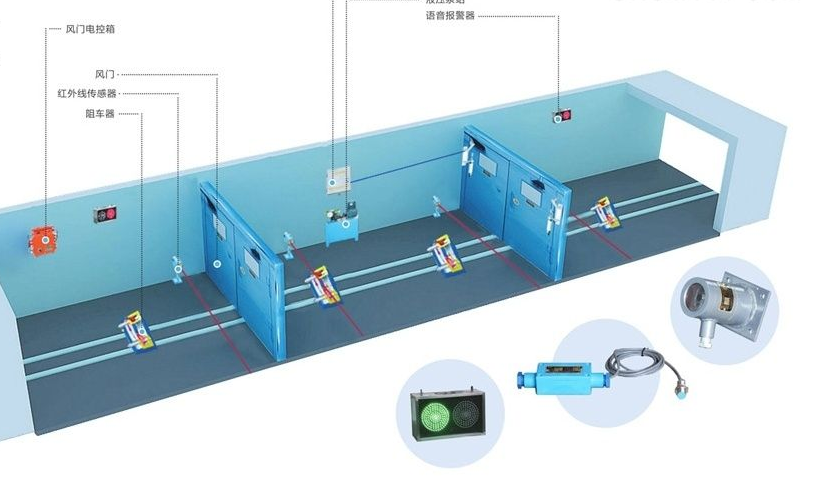

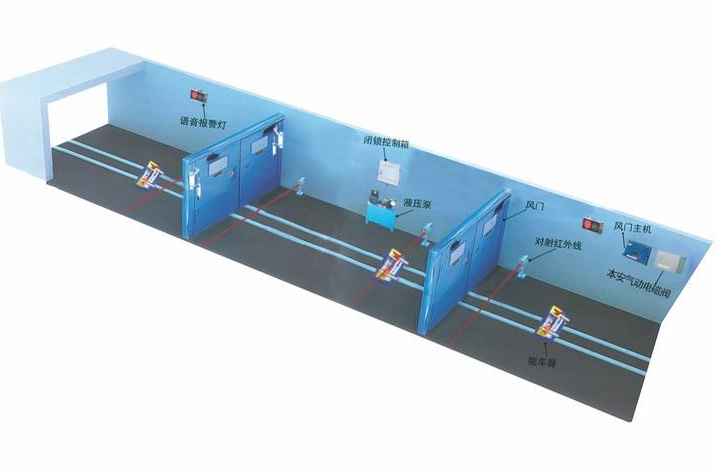

自动风门控制装置示意图
自动风门控制装置功能
控制功能:控制器接收到红外传感器发来的信号,识别后,控制执行机构(气缸、油缸)动作,打开风门;7秒后(经PLC可调),自动控制执行机构动作,关闭风门。

闭锁功能:当互为连锁的两道风门其中任意一道打开时,控制器控制执行机构闭锁另一道风门,使之不能开启;当打开风门关闭后,控制器自动。

手动功能:当出现故障时按下复位按钮,整个控制系统停止工作,此时风门可以手动推开。当故障排除后按下置位按钮,控制系统恢复正常工作。
