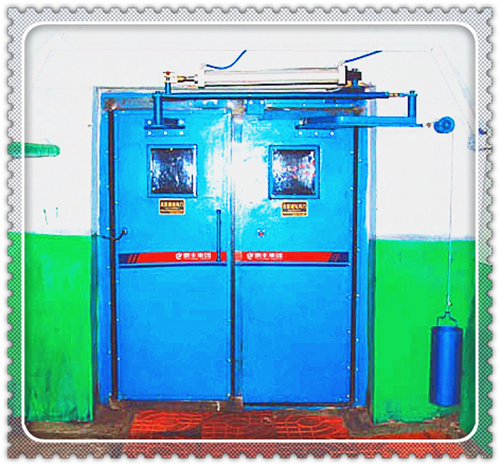

无压风门

无压风门适用于井下巷道断面较大的现代化矿井,因矿井压风系统完善可靠,在行人通车频繁的巷道应优先选用气动式自动开关风门,且无压风门既能满足矿井反风的需要,也给煤矿企业节约了人、财、物,是实现本质安全型矿井的重要途径。

在线订购
产品详情

矿井通风系统是矿井各生产系统中的重要组成部分,是井下人员呼吸、机械设备运转及安全生产的最基本保证,同时通风系统受采掘、运输、机电等系统影响,是个复杂而又动态的系统,涉及面较广。合理、稳定、可靠的通风系统对保证矿井安全生产、提高矿井经济效益有着长远影响。而可靠稳定的通风系统离不开一项重要通风设施———无压风门。无压风门


无压风门整体采用钢结构,适用于矿井风压高、低的地点,能满足反风要求,无须再设置反向风门,1 道风门可代替原正反 2 道风门,在高负压下用较小的力可将门平稳地打开。2 扇风门联锁开动时同单扇风门开闭一样便捷,安装透明窗使风门内、外具有可视性。它采用定制平板式密封带,密封效果好,风门漏风少,而且配有自动控制装置、传感装置、气缸、电磁阀,可实现全自动控制。

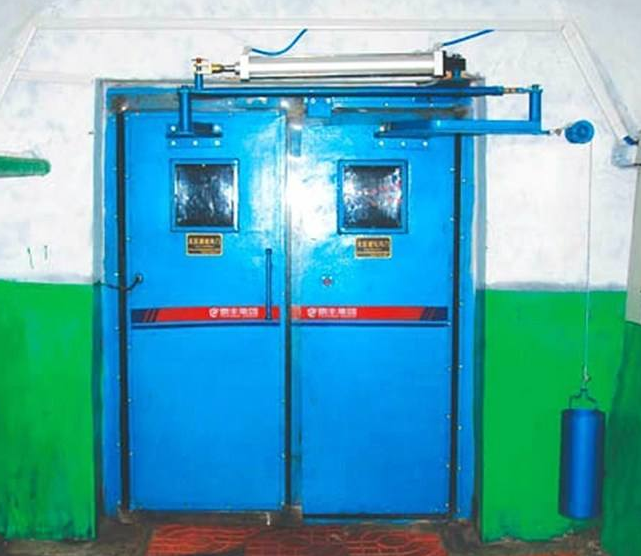

无压风门
无压风门工作原理
根据平衡力作用,运用连杆平衡机构把作用在风门上的压力,通过连杆平衡机构转化为一种内力从而得到平衡,使每道风门能轻松异向同步打开。
自动控制风门由自动控制装置、传感装置、气缸、电磁换向阀等实现自动控制。同时 2 道风门之间互为闭锁,即:当 A 门打开时,B 门闭锁,不能打开;当 B 门打开时,A 门闭锁,不能打开。
当有人通过风门时,设置在风门两侧的红外线传感器探头产生电平信号,输入自动控制装置内,经处理后立即转换成电信号直接控制,即电器工作,使电磁阀动作,驱动气缸或液压缸工作,从而实现风门开闭[3]。

无压风门运行原理
无压风门主要结构及特点
矿用双向无压自动风门,不仅具有自动开闭、互为闭锁、声光报警提示等通用特点,还具备如下特点:
a)密闭性更加严实。采用定制平板式密封带的密封方式更加美观,密封更加严实。井下的漏风试验表明,该风门实测漏风率为 l.8%,小于设计漏风率 3%的要求。
若遇 B 门打开时,A 门前触发红外传感器,A 门闭锁并同时记忆触发信号;待 B 门关闭后 A 门自动打开,不必重新触发 A 门的红外传感器;
b)语音声光报警箱。语音箱的警示语音内容有两种:“风门打开,请注意安全”“前方风门打开请稍后”。当 A 门来人 (车) 时,触发 A 门红外传感器,A 门声光报警:“风门打开,请注意安全”,若 B 门此时无来人 (车) 触发 B 门的红外传感器,B 门的声光语音报警不会启动,若 B 门来人 (车) 时,触发 B 门红外传感器,B 门声光报警:“前方风门打开请稍后”,待 A 门关闭后 B 门声光报警提示自动改为“风门打开,请注意安全”,同时风门打开;

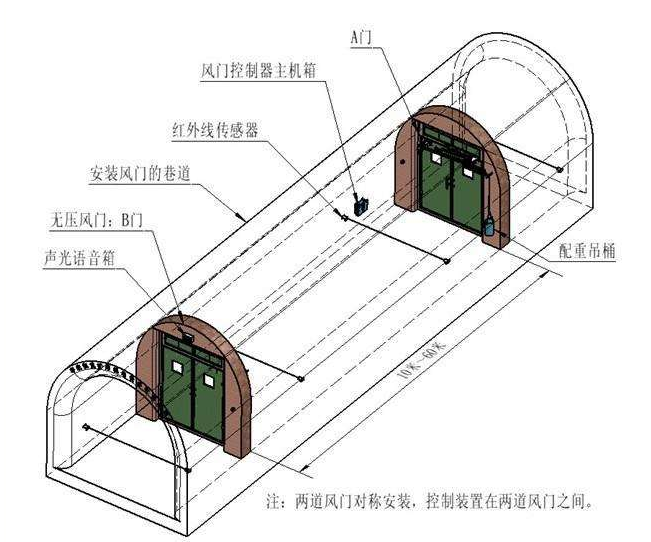

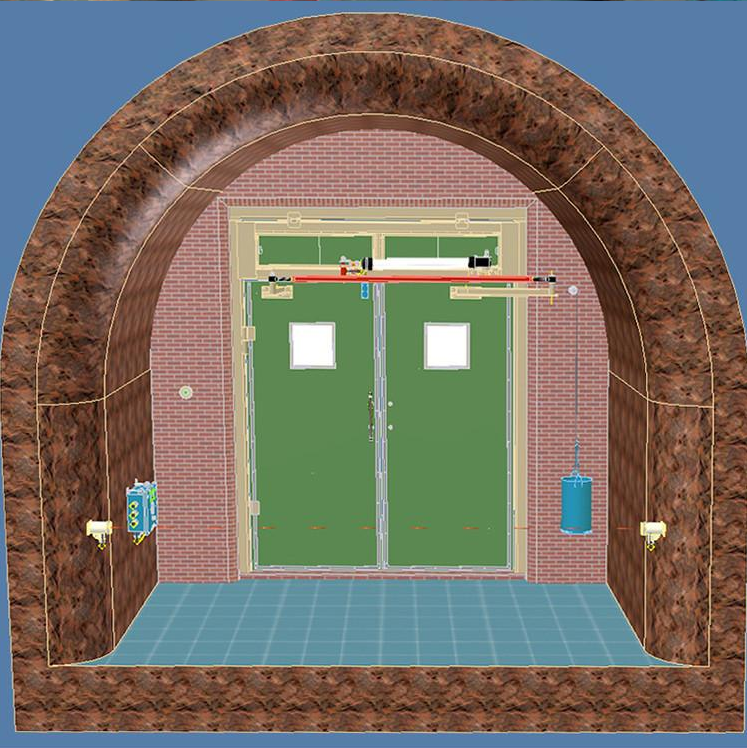

关门延时自动调节。风门的自动控制系统能根据过往行人的多少,自动调节风门的关闭时间,从而减少行人在风门间的等候时间,提高工作效率。风门平面结构见图 1,风门安装结构见图 2。

无压风门的安装注意事项
a) 风门在构筑时必须保持风门侧门框垂直、横梁水平,保证门框在同一平面内且与水平面垂直,防止风门安装及开关困难;b) 横梁上部墙体需预先搭设工字钢承重,且工字钢与横梁应留有 0.01 m~0.05 m 间距,防止巷道变形导致风门受压开关受阻;c) 无压风门为钢结构,较为沉重,在安装时应在巷道顶部预先打起吊锚杆,方便拆装;无压风门在倾斜巷道安装时,风门下部距离底板较高,为防止漏风,应安装落地软质挡风皮,巷道风压较大时,还应加装挡风皮固定架,
减少漏风。
