撞杆式无压风门

ZWM型撞杆式无压风门是利用风压平衡原理,两扇风门逆向同步开启,两合风门安装有平衡机构,巧妙的把作用在风门上的负压通过平衡机构转化为一种内力,实现联动,当其中一合风门运动方向与矿井通风压力相同时,另一合风门则逆风向运动,两合风门所受的动力和阻力相等,方向相反,实现了风压平衡,仅需较小的外力就可开关风门。

在线订购
产品详情

通过多年的现场实践发现,受设计原理的限制,传统的单开式风门在高负压矿井中单人开启较困难,门扇与门框在长期的接触中极易相互碰撞产生损伤,降低使用寿命,且利用钢丝绳控制两道风门的闭锁装置往往会造成密封不严,出现漏风。基于上述原因,金河煤矿选用了撞杆式无压自动风门,利用风压平衡原理,实现风门联动,不但易于开启而且具有较好的密封效果,减少了漏风,经现场应用,效果较好。

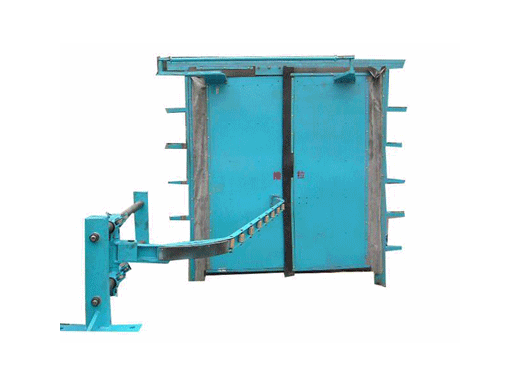

ZWM型撞杆式无压风门

ZWM型撞杆式无压风门的工作原理
ZWM型撞杆式无压风门是利用风压平衡原理,两扇风门逆向同步开启,两合风门安装有平衡机构,巧妙的把作用在风门上的负压通过平衡机构转化为一种内力,实现联动,当其中一合风门运动方向与矿井通风压力相同时,另一合风门则逆风向运动,两合风门所受的动力和阻力相等,方向相反,实现了风压平衡,仅需较小的外力就可开关风门。同时增加了滑道和撞杆,利用矿车或机车的侧边挤压风门撞杆,使撞杆在滑道中运行,将门打开。行人或车辆通过后,通过风门配重可实现风门自动关闭,在风门关闭过程由于两合风门风压平衡,膨胀轻微,作用力小,风门不易变形。
撞杆式无压风门的优点:
a)利用风压平衡原理,两合风门实现联动,仅需较小的外力,约200 N左右,即可打开风门,解决了人力开启风门困难的问题。
b)因为风压平衡原理,风门关闭过程中碰撞轻微,风门不易变形,因此,对风门的强度要求较低,所用铁皮薄,具有外观小巧、美观、安装运输方便等特占
c )两合风门接触严密,不变型,双向密封,漏风量小
d)两合风门实现联动,双向隔风,无须再设反向风门。
e)闭锁器采用弹簧复位、圆盘凸轮制动原理,当一道风门轻微开启后,另一道风门就能实现完全闭锁,避免了两道风门的同时开启。该装置钢丝绳始终处于张紧状态,避免了单纯采用钢丝绳直拉时突然绷紧伤人的隐患。

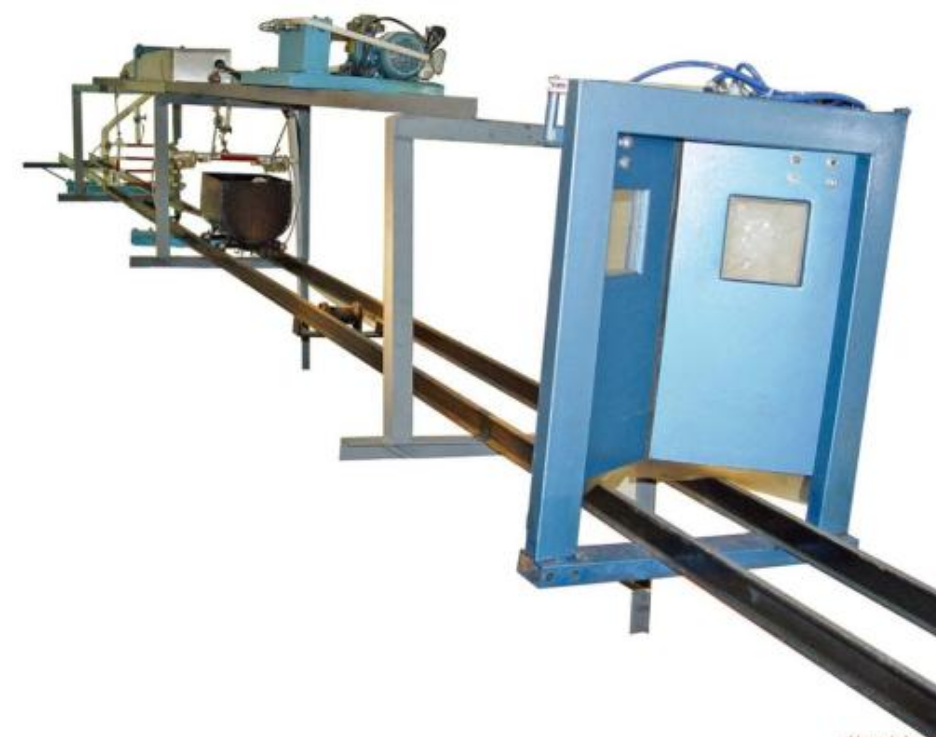

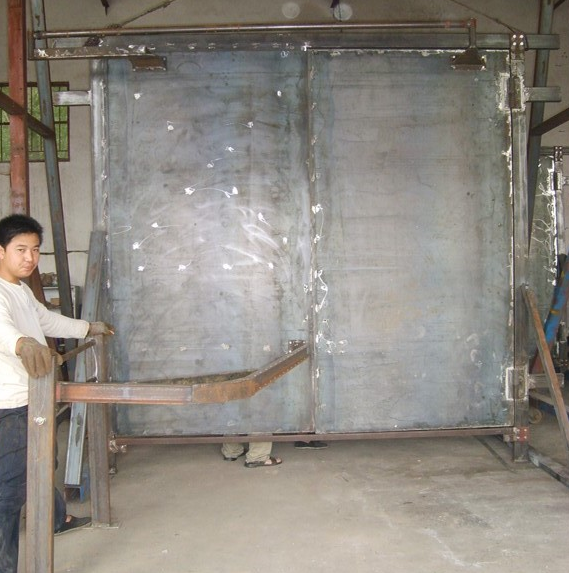

撞杆式无压风门
撞杆式无压风门取得的效益。
a)大幅度降低了高负压通风矿井风门开启时所需的外力,解决了单个职工无法安全开启风门的问题。
b)避免了风门关闭过程中在高负乐作用下的剧烈碰撞,有效降低了风门和墙体在外力作用下的破损,大人减少了维修工作量。
c)风门始终处于完好状态,关闭严密,双向密封
d)利用车辆侧边碰撞风门撞杆开启风门,减少定期对风门墙体进行安全检查,进行防锈、密了电机车通过风门时需停车开启风门的环节,并且不 封处理需要专职跟车工,只需机车司机一人就可完成该项工
e)车辆应轻轻撞击风门撞杆,建议挤撞速度小作。既减少了工作环节,提高了单班风门过车数量,又节约了人力资源
e)闭锁器灵敏可靠,切实做到了完全闭锁。避免了人为因素开启和故意松动钢丝绳破坏现象。 在高负压矿井中,传统的单开式风门不但开启困
f)在电机车行驶过程即便出现刹车失灵和人为操作失误等意外情况,也可避免机车碰毁风门。

撞杆式无压风门现场注意事项
a)风门周围应保持环境清洁、平整,防止风门前后淤泥积水,杜绝机械传动部位锈蚀。
b)闭锁器安装处应保证墙壁平整,在吊桶行程范围内无障碍物,发现问题应及时处理。
