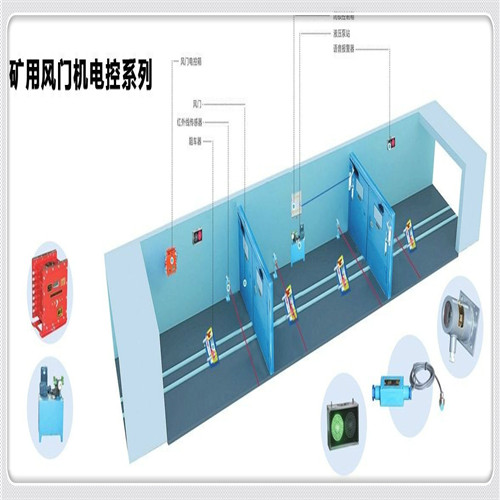

电控气动无压风门系统的组成,该自动风门的主要优势在于变频器红绿灯(为了给矿工显示该自动风门的即时运行状况)的运用,其工作核心为PLC可编程序控制器和变频和手动按钮(主要是为了安全做准备)等。该系统设计器,该系统过光耦隔离板进行本安与非本安的信号转换,然后进人PLC可编程序控制器。主回路上,由前级馈电开关将660 v电源送至隔爆兼本安型电控箱,经过隔离开关和快速熔断器将电源送至交一直一交变频器,通过改变频率,从而达到改变电机转速的目的。
因为是井下矿用产品,所以在电控箱的壳体制造和加工上有特殊要求,该电控箱、防爆分线盒以及各种外接传感器等都必须通过国家矿用安全标志认证,方能下井使用。
