推拉式调节风窗,铁质推拉式调节风窗

作者:矿用风门 发布时间:2021-01-28 14:40:11点击:
煤矿安全规程规定井下爆炸物品库、机电设备硐室、检修硐室、材料库的支护和风门、风窗必须采用不燃性材料。目前井下采用插板方式进行调节,将木板截为若干份,根据风量调整的需求,进行适当的增减木板,来控制通过的风流。其中控制风流的木板、固定木板的槽(调风窗上下横梁),都属于可燃性材料,不符合煤矿安全规程的规定。
推拉式调节风窗
推拉式调节风窗技术方案:
一种推拉式调节风窗,包括铁质材料的矩形窗架和调节板,窗架的四周均设有调节槽,调节板的上下两端分别位于上下调节槽内,上调节槽的侧边设有若干调节孔以及和调节孔匹配的螺栓,窗架上设有两个平行于窗架的短边的护栏,护栏的两端分别与窗架的长边连接,护栏与窗架短边之间的距离与调节板的宽度相等。
调节板与上下调节槽滑动配合。述调节板的一端设有把手。

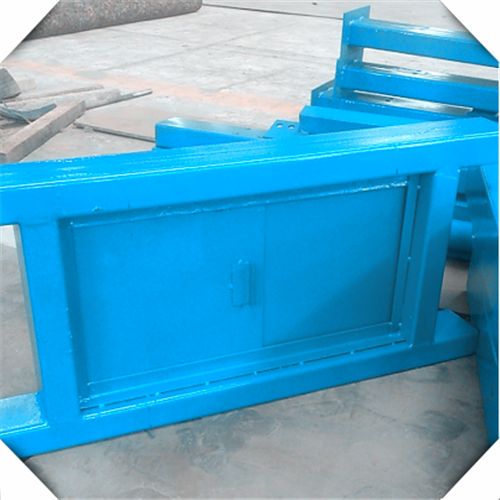

推拉式调节风窗
推拉式调节风窗有益效果如下:
1. 将木质插板调节风窗改为铁质推拉式调节风窗,解决了防火方面的问题,把可燃性材料更换为不燃性材料,为矿井安全提供了坚实的基础;
2. 解决了标准化方面的问题,彻底杜绝了应备用调节板乱扔乱放及丢失的问题;
3. 解决了人员操作繁琐复杂的问题,缩减了操作人员裁剪调节板的工序,调节板松动掉落等问题,提高工效,降低职工劳动强度。

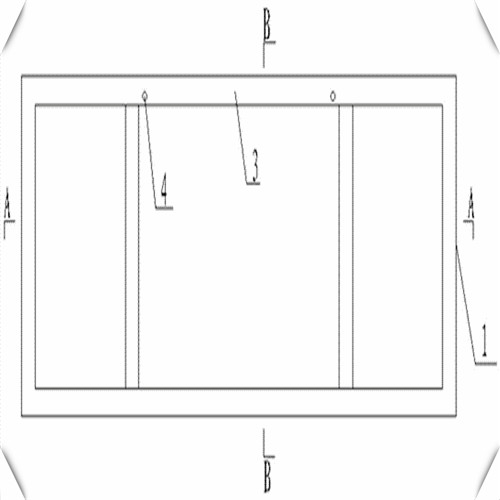

推拉式调节风窗包括铁质材料的矩形窗架1和调节板2,窗架1的四周均设有调节槽3,调节板2的上下两端分别位于上下调节槽内,上调节槽的侧边设有若干调节孔4以及和调节孔4匹配的螺栓,窗架1上设有两个平行于窗架1的短边的护栏5,护栏5的两端分别与窗架1的长边连接,护栏5与窗架1短边之间的距离与调节板2的宽度相等。
 (1)窗架1材质为铁质,规格为600mm×400mm,为两边向中间推拉式。
(2)窗架1采用厚度为3mm,宽度为40mm的铁板焊接而成;调节槽3长度为1300mm,净宽度为15mm,在调节槽3上槽距边槽5mm的位置焊接螺栓孔,通过紧动螺栓的方式,固定调节板2。
(3)调节板2规格465mm×320mm,厚度为3mm的铁板;根据风量调节情况,选择拉出或推回调节板2,并在调节槽3上槽用16mm的螺栓固定;在调节板2上的施工把手6,把手6用10mm的钢筋制作,高20mm,长110mm。
通过把手6推拉调节板2,实现调整风量的目的。调整结束后,通过紧固调节槽上的螺栓,来固定调节板2,控制风量。
