气动平衡风门组成结构

气动平衡风门组成

全气控平衡风门采用井下压风做动力源 , 将单扇风门改为双扇风门 , 利用平行四边形平衡原理 , 使双扇风门开闭连动 , 方向相反 , 风压给一扇门力量的同时 , 也给另一扇门力量 , 通过平行四边形连杆传递作用 , 使开门的阻力为零。直动型气缸推动机构箱中的四连杆 , 联动开启风门 , 由于采用不固定式连接 , 使风门自动开启不受手动开启的影响。由于两风门已平衡 , 关门时靠四连杆扭轴的液压式闭门器来完成 , 稳定可靠的关闭门扇 , 如关门过程中受阻 , 风门会自动停止 , 安全的保护了行人及行车。全气控互锁平衡风门主要由压力平衡风门及气控互锁装置两部分组成。

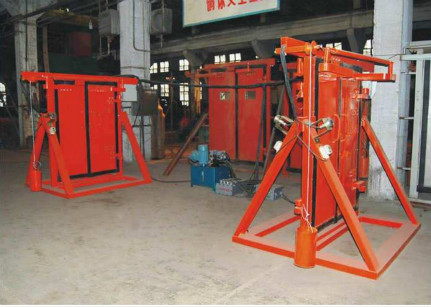

气动平衡风门为双扇风门结构 , 采用金属材料制造 , 风门门扇分为两个面积大小相等的部分 , 其中一部分门扇迎风流方向开启 , 而另一部分门扇则顺风流方向开启 , 两个门扇用连杆机构相连 , 使得两个门扇的开启或关闭能够相互制约 , 两风门开启期间风门阻力为零。压力平衡风门结构如图 1所示。
